低功耗ADC

低功耗ADC

  • 應科院已建立起一系列低功耗ADC IP。

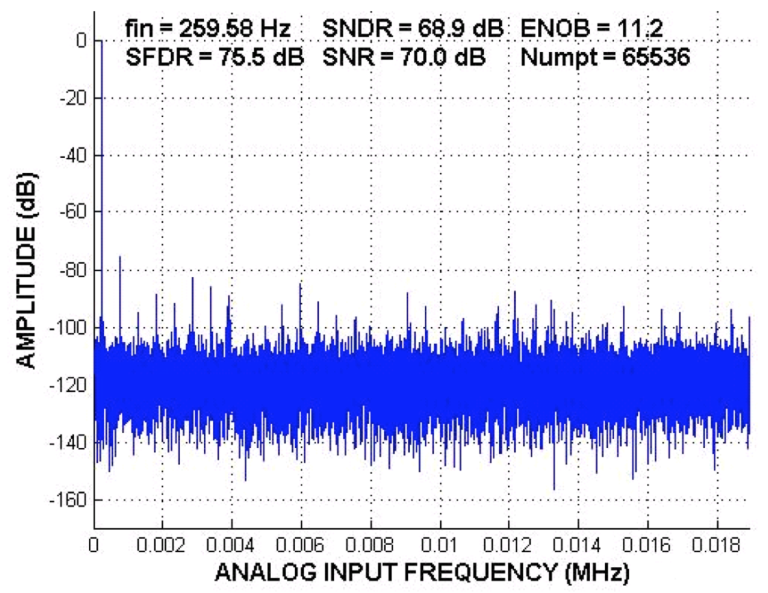

    12-14位低功耗逐次逼近性(SAR) ADC實現低功耗低成本模數轉換,性能優異,適合用於各種移動、醫療和傳感器設備。應科院的IP已在多個不同應用的產品中實現量產。

    主要特性:

    • 採樣率可達1Msps
    • 超低功耗,50Ksps條件下小於20uW
    • 2位有效位數(ENOB)
    • 已在多個工藝完成硅驗証,包括 TSMC 0.18um, TSMC 0.25um, SMIC 0.13um



    24位Σ-Δ ADC 是基於sigma delta技術的模數轉換器,主要適用於測量等應用。內部包含二階三比特量化器的噪聲整形調制器和數位抽選濾波器。

    主要特性:

    • 低等效輸入噪聲:5uVrms
    • 多比特反饋DAC使用能實現低功耗的數據加權平均算法
    • 統一前饋架構實以現低失調
    • 二階調制器,實現全振幅輸入環路穩定
    • 1Ksps採樣率
    • 內部或者外部參考電壓
    • SPI接口
